Equipos de medicion – Localizador Visual de Fallas

localizador visual de fallas VFL  (Localizador Visual de Fallas)

localizador visual de fallas es un instrumento que se utiliza para la localizacion en tiempo real y de forma visible de las curvaturas, roturas, empalmes y cualquier daño que cause una perdida de señal dentro del rango de la instalación donde se está realizando la inspeccion.

La manera en que el localizador funciona es mediante un laser de color rojo que resplandece en la zona donde se encuentra el daño.

Además nuestros localizadores cuentan con una variedad de potencias de salida que se adaptan a las necesidades de su instalación, desde 1mW hasta 10mW, lo cual quiere decir que el laser tiene un alcance de hasta 10km de distancia.

Así mismo el láser cuenta con dos modalidades, una de luz continua y otra que funciona de manera intermitente. Funciona tanto en fibras monomodo y multimodo.

Las pruebas funcionan con conectores de 2.5mm (FC, SC y ST), pero con un adaptador también funciona para conectores de 1.25mm (LC, MU). De esta manera se pueden realizar pruebas en todo tipo de instalaciones.

Nuestros modelos tienen un tamaño compacto y portátil permite que se pueda llevar a cualquier sitio y su carcaza metálica lo hace de uso rudo y muy duradero.

MODO DE USO

• Conectar la fibra que se quiere medir al localizador mediante un conector adecuado

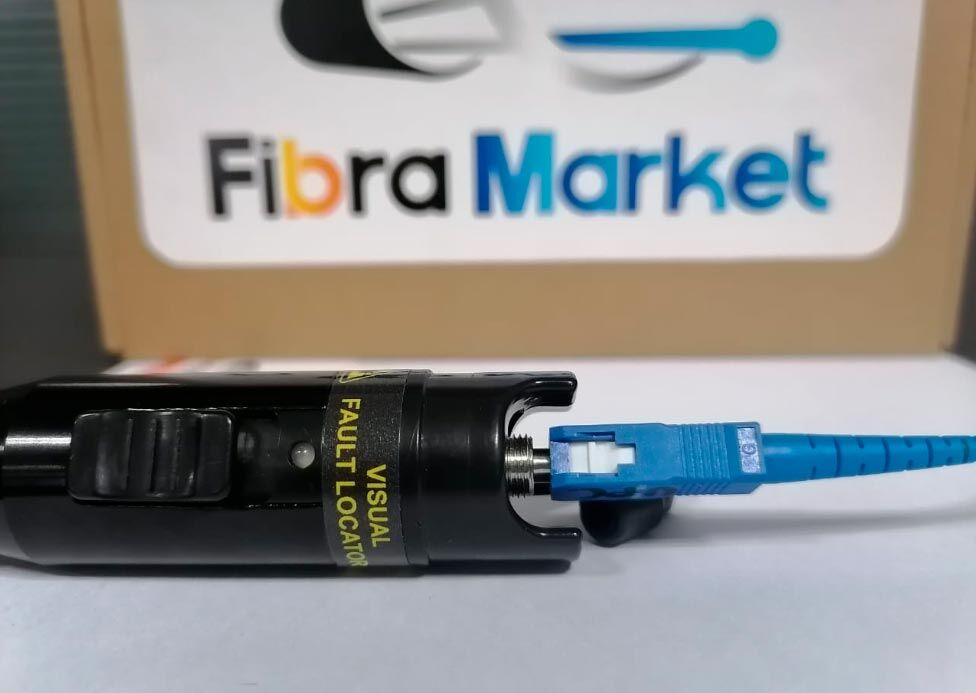

LOCALIZADOR VISUAL DE FALLAS CONECTADO A JUMPER SC SIMPLEX MONOMODO

• Prender el localizador y esperar a que recorra el largo de la fibra a medir

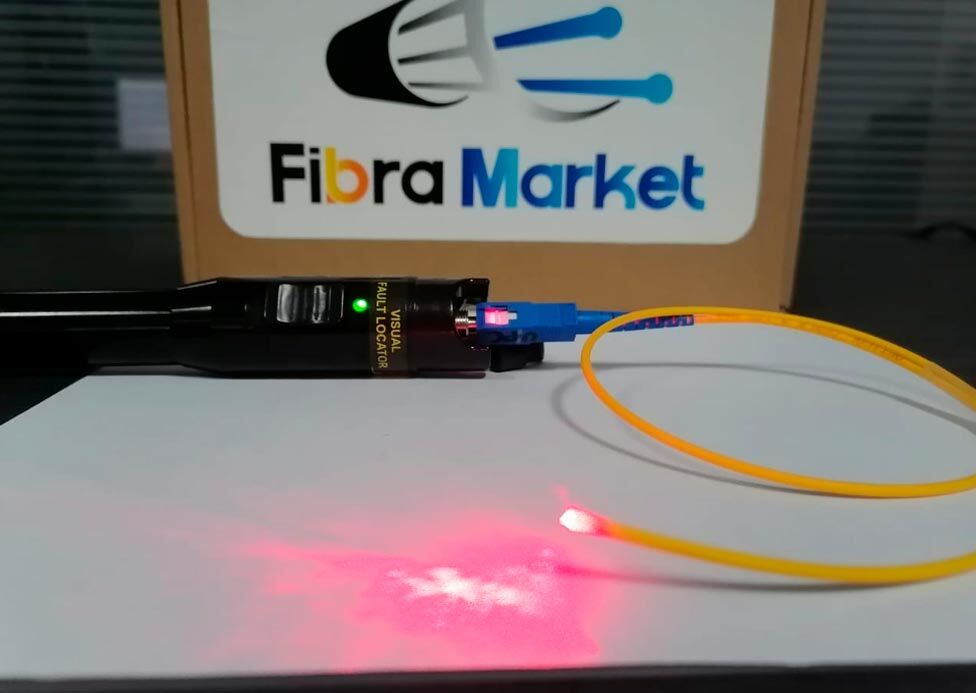

LOCALIZADOR VISUAL DE FALLAS ENCENDIDO CONECTADO A JUMPER SC SIMPLEX MONOMODO

Si la luz sale por la otra punta de la fibra es señal de que la fibra no tiene rasgaduras o dobleces que impidan la transmisión de luz/datos

En caso de que el láser no salga del otro lado de la fibra, se debe de buscar la zona donde el láser salió por una rasgadura en la fibra o un doblez impide su paso.
